टर्मिनल ब्लॉक्सना सुरक्षित आणि अधिक कार्यक्षम विद्युत कनेक्शनची गुरुकिल्ली कशामुळे बनते?

टर्मिनल ब्लॉक्सनिवासी, व्यावसायिक आणि औद्योगिक अनुप्रयोगांमध्ये इलेक्ट्रिकल वायरिंग सुरक्षित करण्यासाठी, व्यवस्थापित करण्यासाठी आणि वितरित करण्यासाठी वापरल्या जाणाऱ्या मूलभूत कनेक्शन युनिट्स म्हणून काम करा. इलेक्ट्रिकल सर्किट्स स्थिर, सुरक्षित आणि देखरेख करण्यास सोपी राहतील याची खात्री करणे हा त्यांचा प्राथमिक उद्देश आहे. जसजसे विद्युत प्रणाली अधिक जटिल होत जाते, तसतसे विश्वसनीय कनेक्शन घटकांची आवश्यकता अधिक गंभीर बनते.

टर्मिनल ब्लॉक्सची रचना वायरिंग सुलभ करण्यासाठी, इंस्टॉलेशन त्रुटी कमी करण्यासाठी आणि सिस्टमची अखंडता राखण्यासाठी केली गेली आहे. यंत्रसामग्री, उर्जा वितरण, ऑटोमेशन नियंत्रणे किंवा औद्योगिक पॅनेलमध्ये वापरली जात असली तरीही ते एक सुरक्षित कनेक्शन पॉइंट प्रदान करतात जेथे वायर घालता येतात आणि क्लॅम्प केले जाऊ शकतात. त्यांच्या संरचनेत इन्सुलेट बॉडी, प्रवाहकीय धातूचे घटक आणि क्लॅम्पिंग यंत्रणा समाविष्ट आहेत. ही वैशिष्ट्ये इलेक्ट्रिकल सर्किट्स सैल होणे, कंपन, ओव्हरलोड्स आणि पर्यावरणीय प्रभावांपासून सुरक्षित ठेवतात.

मुख्य उत्पादन पॅरामीटर्स (सूची स्वरूप)

टर्मिनल ब्लॉक्सच्या व्यावसायिक आकलनासाठी त्यांच्या वैशिष्ट्यांचे स्पष्ट दृश्य आवश्यक आहे. खाली उत्पादनाची गुणवत्ता आणि कार्यप्रदर्शनाचे मूल्यमापन करण्यासाठी वापरलेले विशिष्ट पॅरामीटर्स आहेत:

• रेट केलेले व्होल्टेज:मॉडेलवर अवलंबून 250V–1000V

• रेट केलेले वर्तमान:5A–500A

• वायर आकार सुसंगतता:AWG 26–AWG 2

• इन्सुलेशन साहित्य:पॉलिमाइड 66 (PA66) / पॉली कार्बोनेट / फेनोलिक राळ

• तापमान प्रतिकार:-40°C ते +125°C

• माउंटिंग प्रकार:डीआयएन रेल माउंट किंवा पॅनेल माउंट

• संपर्क साहित्य:कथील किंवा निकेल प्लेटिंगसह तांबे मिश्र धातु

• क्लॅम्पिंग पद्धत:स्क्रू प्रकार, स्प्रिंग क्लॅम्प, पुश-इन, बॅरियर प्रकार

• ज्वाला प्रतिरोध:UL94 V-0

• टॉर्क आवश्यकता:प्रकारानुसार 0.4-2.5 Nm

• मानकांचे पालन:UL, CSA, IEC, CE

हे पॅरामीटर्स समजून घेतल्याने टर्मिनल ब्लॉक विविध विद्युत भार, पर्यावरणीय आव्हाने आणि स्थापना परिस्थितींमध्ये कसे कार्य करते हे निर्धारित करण्यात मदत करते. उच्च-गुणवत्तेची इन्सुलेशन सामग्री आणि टिकाऊ क्लॅम्पिंग संरचना दीर्घ सेवा आयुष्य आणि वर्धित सुरक्षिततेसाठी आवश्यक आहेत.

इलेक्ट्रिकल इंजिनिअरिंग ऍप्लिकेशन्समध्ये टर्मिनल ब्लॉक्स का दिसतात?

टर्मिनल ब्लॉक्सचे महत्त्व साध्या वायर कनेक्शनच्या पलीकडे आहे. सुरक्षा वाढवण्यासाठी, सुविधा सुधारण्यासाठी आणि देखभाल किंवा सिस्टम अपग्रेडमध्ये डाउनटाइम कमी करण्यासाठी ते आवश्यक झाले आहेत. पणकाउद्योग टर्मिनल ब्लॉक्सवर जास्त अवलंबून असतात का?

विद्युत वितरणामध्ये सुरक्षितता सुधारली

टर्मिनल ब्लॉक अपघाती शॉर्ट सर्किट, वायर स्लिपेज आणि चाप तयार होण्यास प्रतिबंध करतात. त्यांची उष्णतारोधक घरे विद्युत शॉक आणि आगीच्या धोक्यांचा धोका कमी करतात, ज्यामुळे ते उच्च-व्होल्टेज वातावरणात अपरिहार्य बनतात.

वर्धित वायरिंग संघटना

नियंत्रण पॅनेलला व्यवस्थित आणि संरचित वायरिंगचा फायदा होतो, जे समस्यानिवारण आणि स्केलेबिलिटीसाठी महत्त्वपूर्ण आहे. टर्मिनल ब्लॉक्स बहु-स्तरीय वायरिंग, लेबलिंग आणि ग्रुपिंग सुलभ करतात.

कमी देखभाल वेळ

कारण ते वायर्सचे सहजपणे डिस्कनेक्शन आणि पुन्हा जोडण्याची परवानगी देतात, तंत्रज्ञ दुरुस्तीचे काम किंवा उपकरणे अपग्रेड जलद आणि अधिक कार्यक्षमतेने करू शकतात.

संपूर्ण उद्योगांमध्ये अष्टपैलू अनुप्रयोग

टर्मिनल ब्लॉक्स मोठ्या प्रमाणावर वापरले जातात:

• औद्योगिक ऑटोमेशन

• वीज वितरण पॅनेल

• रेल्वे वाहतूक व्यवस्था

• अक्षय ऊर्जा प्रणाली

• HVAC नियंत्रण प्रणाली

• यंत्रसामग्री आणि रोबोटिक्स

• बिल्डिंग वायरिंग सिस्टम

त्यांची अष्टपैलुत्व उपलब्ध विविध क्लॅम्पिंग तंत्रज्ञानामुळे उद्भवते. स्क्रू-प्रकारचे ब्लॉक्स मजबूत यांत्रिक शक्ती देतात, तर स्प्रिंग-क्लॅम्प किंवा पुश-इन ब्लॉक्स जलद आणि टूल-फ्री वायरिंग सोल्यूशन्स देतात.

त्यांच्या साहित्याची गुणवत्ता का महत्त्वाची आहे

उच्च दर्जाचे तांबे मिश्रधातू कमी संपर्क प्रतिकार सुनिश्चित करते, उच्च प्रवाह अंतर्गत अति तापवण्यापासून प्रतिबंधित करते. फ्लेम-रिटर्डंट PA66 इन्सुलेशन उष्णता, रसायने किंवा कंपनांच्या संपर्कात असलेल्या सर्किट्सचे संरक्षण करते.

कनेक्टेड सिस्टम्समध्ये टर्मिनल ड्राईव्हची विश्वासार्हता का अवरोधित करते

इलेक्ट्रिकल अभियांत्रिकीमध्ये, एकल सैल वायर सिस्टम बंद किंवा गंभीर विद्युत बिघाड होऊ शकते. टर्मिनल ब्लॉक्स स्थिर यांत्रिक क्लॅम्पिंग आणि गंज-प्रतिरोधक संपर्क पृष्ठभागांद्वारे हा धोका टाळतात.

टर्मिनल ब्लॉक्स कसे कार्य करतात आणि ते व्यावहारिक अनुप्रयोगांमध्ये कसे वापरले जातात?

टर्मिनल ब्लॉक्स दोन किंवा अधिक विद्युत तारांमध्ये सुरक्षित, प्रवाहकीय इंटरफेस तयार करून कार्य करतात. त्यांची रचना मेटल कंडक्टरमध्ये वायर घालण्यास आणि यांत्रिक दाबाने घट्टपणे सुरक्षित ठेवण्यास परवानगी देते.

टर्मिनल ब्लॉक्स कसे कार्य करतात

1. वायर तयार करणे:वायरच्या टोकापासून स्ट्रिप इन्सुलेशन.

2. समाविष्ट करणे:क्लॅम्पिंग युनिटमध्ये वायर घाला.

3. क्लॅम्पिंग:स्क्रू किंवा स्प्रिंग वायर कंडक्टरवर घट्ट पकडतात.

4. वर्तमान प्रवाह:विद्युत प्रवाह ब्लॉकच्या आत मेटल कंडक्टरमधून प्रवास करतो.

5. वितरण:अतिरिक्त सर्किट्स ब्रिजिंग ॲक्सेसरीज किंवा एकाधिक टर्मिनल्सद्वारे जोडतात.

ते विद्युत कार्यक्षमता कशी सुधारतात

कमी संपर्क प्रतिकार आणि स्थिर वहन मार्ग ऑफर करून, टर्मिनल ब्लॉक्स् उर्जेची हानी आणि गरम कमी करतात. ते एकापेक्षा जास्त आउटपुटवर शक्तीचे समान वितरण करण्यास देखील परवानगी देतात, जे नियंत्रण प्रणालींमध्ये आवश्यक आहे.

अभियंते योग्य टर्मिनल ब्लॉक प्रकार कसा निवडतात

निवड यावर अवलंबून असते:

• विद्युत भार क्षमता

• स्थापना वातावरण

• वायरिंग वारंवारता

• पॅनेल जागा उपलब्धता

• सुरक्षा मानके

• माउंटिंग शैली

उदाहरणार्थ, ट्रेन आणि औद्योगिक यंत्रसामग्री यांसारख्या मजबूत कंपन असलेल्या वातावरणासाठी स्प्रिंग-क्लॅम्प ब्लॉक्सची शिफारस केली जाते. स्क्रू-प्रकारचे ब्लॉक्स स्थिर वातावरणात बसतात ज्यांना जास्त टॉर्क शक्ती आवश्यक असते.

टर्मिनल ब्लॉक्स सिस्टमच्या विस्तारामध्ये कसे योगदान देतात

इलेक्ट्रिक पॅनेलमध्ये अनेकदा सिस्टीम स्केल म्हणून बदल आवश्यक असतात. टर्मिनल ब्लॉक्स्, दीर्घकालीन विस्तारक्षमतेला समर्थन देऊन, संपूर्ण पॅनेलला रिवायर न करता नवीन सर्किट्स जोडण्याची परवानगी देतात.

भविष्यातील ट्रेंड टर्मिनल ब्लॉक विकासाला कसा आकार देत आहेत

भविष्यातील विद्युत प्रणालींना कॉम्पॅक्ट डिझाइन, उच्च कार्यप्रदर्शन आणि सुलभ स्थापना आवश्यक आहे. ट्रेंडमध्ये हे समाविष्ट आहे:

• टूल-फ्री पुश-इन कनेक्शन तंत्रज्ञान

• उच्च तापमान प्रतिकार

• वर्तमान वाहून नेण्याची क्षमता वाढली

• सिग्नल डिटेक्शनसह स्मार्ट टर्मिनल ब्लॉक्स

• मॉड्यूलर, बहु-स्तरीय ब्लॉक सिस्टम

• अधिक इको-फ्रेंडली इन्सुलेशन सामग्री

• सुधारित कंपन-पुरावा यंत्रणा

ऑटोमेशन, नूतनीकरणक्षम ऊर्जा आणि डिजिटल प्रणाली जागतिक स्तरावर विस्तारत असताना, टर्मिनल ब्लॉक तंत्रज्ञान जलद, सुरक्षित आणि अधिक लवचिक वायरिंगला समर्थन देण्यासाठी विकसित होत आहे.

टर्मिनल ब्लॉक्सबद्दल सर्वात सामान्य प्रश्न कोणते आहेत? (प्रश्नोत्तर विभाग)

Q1: कोणत्या प्रकारचे टर्मिनल ब्लॉक्स सर्वात जास्त वापरले जातात?

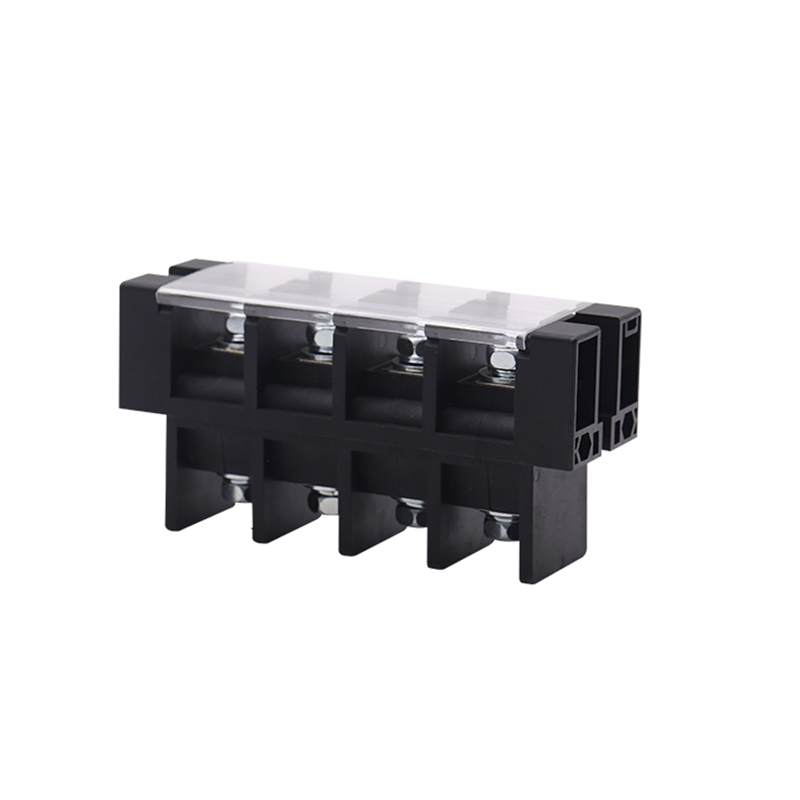

अ:मुख्य प्रकार म्हणजे स्क्रू टर्मिनल ब्लॉक्स, स्प्रिंग-क्लॅम्प टर्मिनल ब्लॉक्स, पुश-इन टर्मिनल ब्लॉक्स, बॅरियर टर्मिनल ब्लॉक्स आणि फीड-थ्रू टर्मिनल ब्लॉक्स. स्क्रू प्रकार मजबूत यांत्रिक शक्ती प्रदान करतात, स्प्रिंग क्लॅम्प्स जलद कंपन-प्रतिरोधक वायरिंग देतात, पुश-इन प्रकार समर्थन टूल-फ्री इन्स्टॉलेशन, बॅरियर प्रकार सुरक्षिततेसाठी वायर अलग करतात आणि फीड-थ्रू प्रकार वायर-टू-वायर कनेक्शन सुलभ करतात. निवड विद्युत भार, स्थापना परिस्थिती आणि देखभाल आवश्यकतांवर अवलंबून असते.

Q2: टर्मिनल ब्लॉकसाठी योग्य वायरचा आकार कसा निवडला जावा?

अ:वायरच्या आकाराची निवड टर्मिनल ब्लॉकच्या रेट केलेल्या वायर गेज श्रेणी आणि वर्तमान क्षमतेशी जुळली पाहिजे. कमी आकाराच्या तारा वापरल्याने जास्त गरम होण्याचा आणि व्होल्टेज कमी होण्याचा धोका असतो, तर मोठ्या आकाराच्या तारा सुरक्षितपणे बसू शकत नाहीत, ज्यामुळे खराब क्लॅम्पिंग आणि संभाव्य सिस्टम बिघाड होऊ शकतो. ब्लॉकच्या वैशिष्ट्यांनुसार नेहमी AWG सुसंगतता, इन्सुलेशन जाडी आणि कंडक्टर सामग्रीची पडताळणी करा.

Q3: टर्मिनल ब्लॉक अयशस्वी होण्याचे कारण काय आणि ते कसे टाळता येईल?

अ:सामान्य कारणांमध्ये सैल कनेक्शन, गंज, ओव्हरलोड, कंपन प्रभाव आणि अनुप्रयोगासाठी चुकीचा टर्मिनल प्रकार वापरणे समाविष्ट आहे. प्रतिबंधामध्ये योग्य टॉर्क वापरणे, गंज-प्रतिरोधक सामग्री निवडणे, योग्य वर्तमान रेटिंग सुनिश्चित करणे, आवश्यक असेल तेव्हा कंपन-प्रतिरोधक ब्लॉक्स वापरणे आणि नियमित देखभाल तपासणी करणे समाविष्ट आहे. उच्च-गुणवत्तेची सामग्री आणि अचूक स्थापना लक्षणीयपणे उत्पादनाचे आयुष्य वाढवते.

टर्मिनल ब्लॉक्स भविष्यातील इलेक्ट्रिकल सिस्टीमला आकार देण्यासाठी कसे चालू ठेवतील?

सुरक्षित, संरचित आणि कार्यक्षम वायरिंग सुनिश्चित करण्याच्या क्षमतेमुळे जागतिक विद्युत अभियांत्रिकी आणि औद्योगिक ऑटोमेशनमध्ये टर्मिनल ब्लॉक्स आवश्यक राहतील. इलेक्ट्रिकल नेटवर्क्स जसजसे विस्तारत आहेत आणि सिस्टमची विश्वासार्हता अधिक महत्त्वाची बनत आहे, तसतसे उच्च-कार्यक्षमता टर्मिनल ब्लॉक्सची मागणी वाढत आहे. क्विक-कनेक्ट तंत्रज्ञान, कॉम्पॅक्ट डिझाइन आणि प्रगत साहित्यातील नवकल्पना पुढील पिढीच्या विद्युत घटकांना आकार देतील.

उच्च-गुणवत्तेचे टर्मिनल ब्लॉक्स, जसे की द्वारे प्रदान केलेलेमी म्हणतो, सर्व वायरिंग ऍप्लिकेशन्समध्ये सुरक्षितता, टिकाऊपणा आणि कार्यप्रदर्शनास समर्थन देते. व्यावसायिक अभियांत्रिकी उपाय आणि विश्वसनीय कनेक्शन सिस्टमसाठी,आमच्याशी संपर्क साधाअधिक उत्पादन तपशील आणि तांत्रिक समर्थनासाठी.
